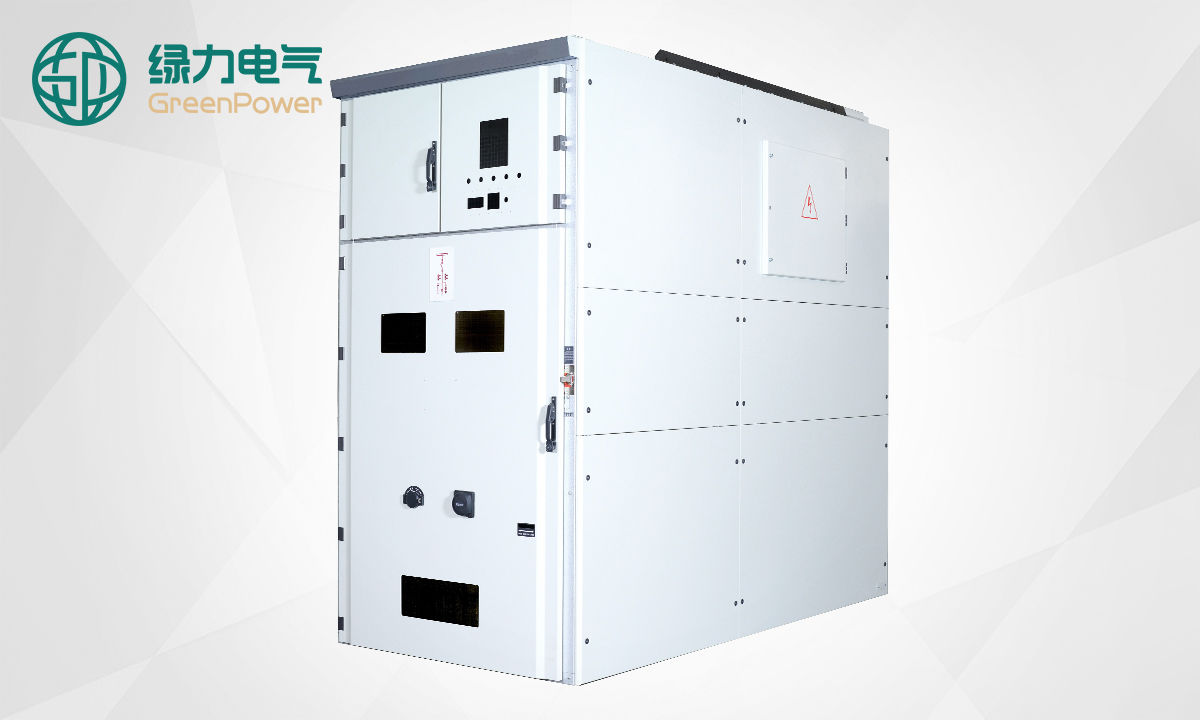

40.5kV 金属铠装落地式开关柜
GPN1-40.5kV
产品描述
概述
GPN1-40.5kV移开式金属铠装封闭开关设备适用40.5kV、3相、交流、50/60Hz的电网中,用于接收和分配电能,也用于控制、监测和保护。适用于一般电力系统及运行频繁的场合。
应用标准
产品符合 GB 3906、GB/T 11022、DL/T 304 -1997和IEC-298等标准。
使用条件
周围环境温度:上限+45°C,下限-25°C
海拔高度不超过1000m(标准),特殊订货产品最高可达4500m
大气环境:周围环境空气不受腐蚀性或可燃性气体、灰尘的严重污染
相对湿度:日平均≤ 95%,月平均≤ 90%
地震烈度:≤8度
产品特点
开关柜为装配单元,断路器采用地板手推车。配备先进的复合绝缘真空断路器,具有更换简单、交换方便等特点
手车架内装有丝杠螺母推进装置,防止误操作损坏推进装置,手车架拆卸方便;所有操作步骤均可在关闭状态下进行。主开关、手推车、面板门之间强制锁紧,满足五大保护
电缆柜内多根电缆连接,空间宽。接地开关用于接地和回路短路,外壳保护程度为IP3X,开路状态下为IP2X

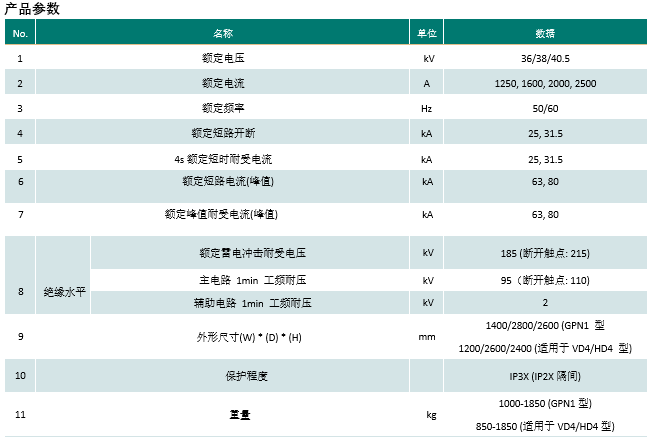

技术参数
图纸

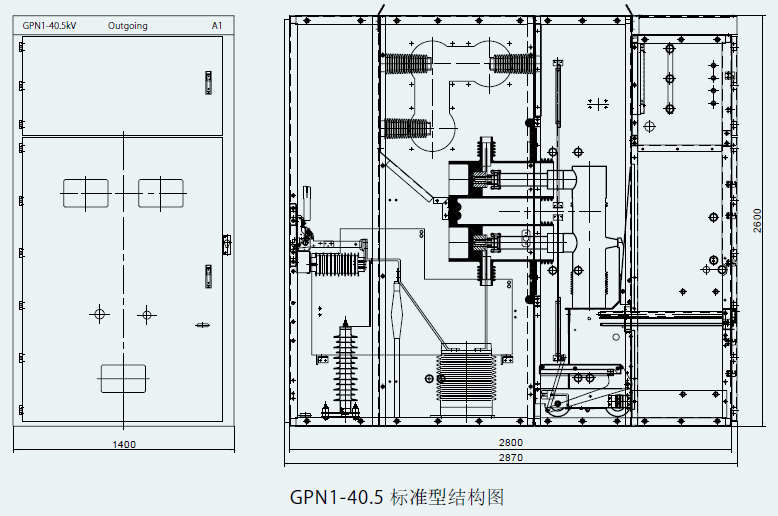

GPN1-40.5 标准型结构图

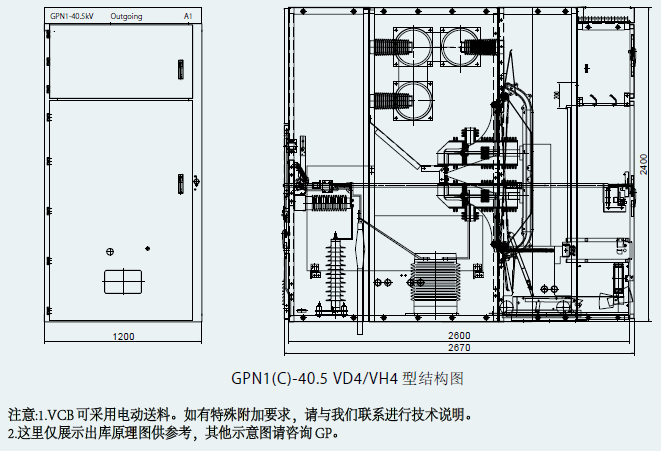

GPN1(C)-40.5 VD4/VH4 型结构图
