12kV 户内高压交流接地开关
GPJN15-12/31.5kA户内高压交流接地开关
概述
GPJN15-12(7.2)/31.5型户内高压接地开关是装配式产品，其性能符合GB1985-2004《高压交流隔离器和接地开关》及IEC62271-102:2002标准的要求。本产品适用于3.6kV-12kV三相交流50(60)Hz电力系统;具有闭合短路能力，保护电气设备不受损坏，适用于高压开关柜检修时的接地保护装置。
使用条件
周围环境温度：上限+45°C，下限-25°C。
海拔高度不超过1000m(标准)。
相对湿度:日平均≤ 95%，月平均≤ 90% 。
地震强度:≤8度。
污染程度：II
特殊情况:订货时请注明。
订购注意事项
订购接地开关时，应注明产品型号、额定电压、相距、热稳定电流、有无指示装置。(如有必要，请指定指示器型号)。
如果柔性连接长度要求较长。(标准连接长度L = 240mm)。
标明辅助开关数、以及端子需不需要引线
标明指定操作方向:左或右。
关于左或右的操作方向，订货时最容易出错，所以我公司将遵循如下规则:
站在产品的前面，绝缘子在上面，活动叶片在下面，主轴在左边，左操作接地开关，如图(1)所示。
站在产品的前面，绝缘子在上端面，活动叶片在下端面，主轴在右面操作接地开关，如图(2)所示。
由于接地开关可以安装在任何方向，请仔细检查所要求的操作方向，根据图(1)和(2)的说明，选择所需的左操作或右操作接地开关。
如有特殊要求，请与绿力公司联系制定详细规格。

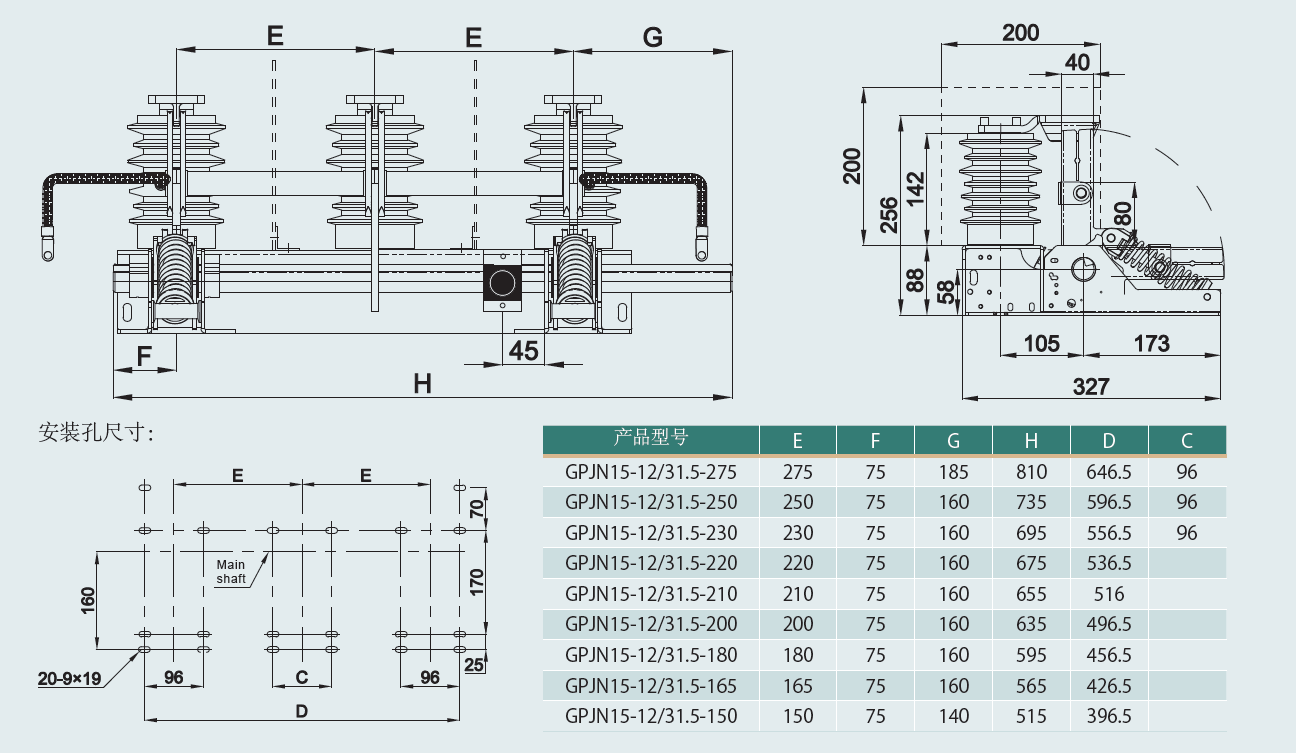

GPJN15-12/31.5接地开关外形及安装尺寸

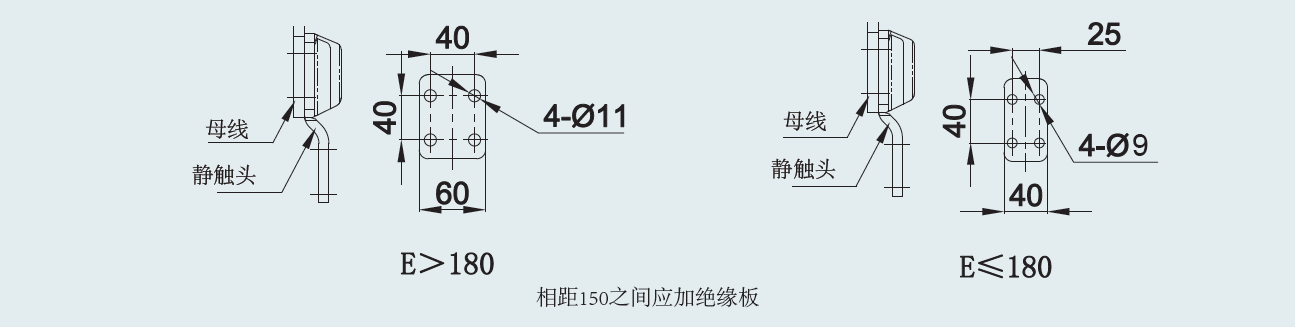

母线槽接头表面尺寸

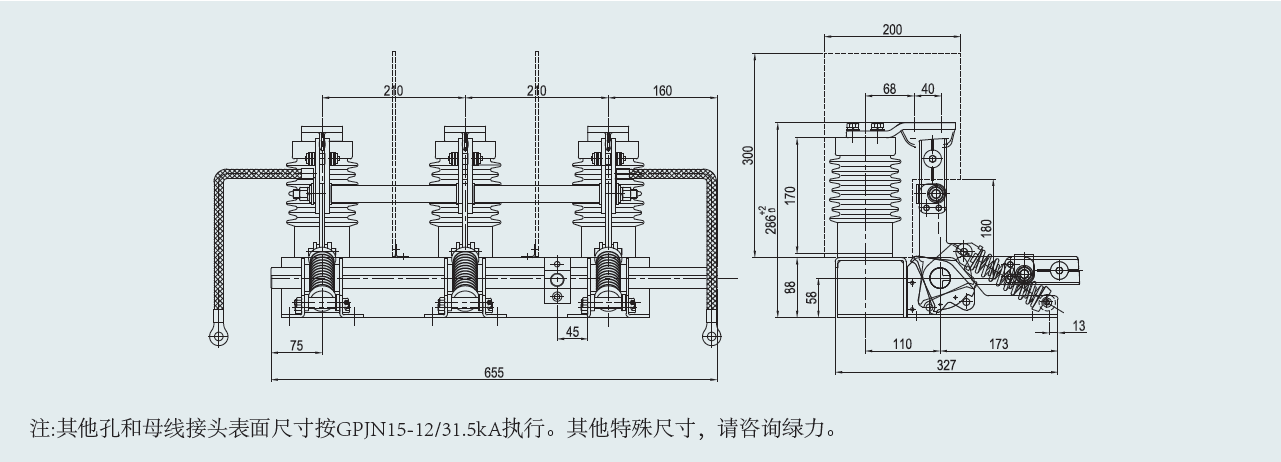

GPJN15-17.5/31.5kA 接地开关外形及安装尺寸

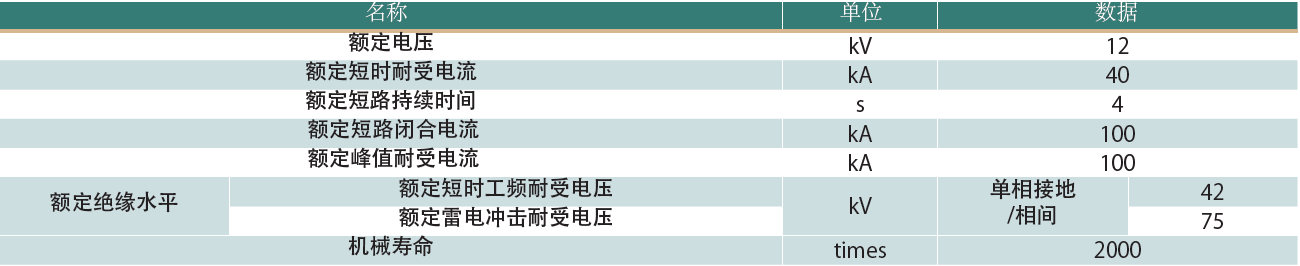

GPJN15-12/40户内高压交流接地开关
概述
GPJN15-12(7.2)/40-100型户内高压接地开关是装配式产品，其性能符合GB1985-2004《高压交流隔离器和接地开关》及IEC62271-102:2002标准的要求。本产品适用于3- 12kv三相交流、50(60)Hz的电力系统;具有闭合短路能力，保护电气设备不受损坏，适用于高压开关柜检修时的接地保护装置。
使用条件
周围环境温度：上限+45°C，下限-25°C。
海拔高度不超过1000m(标准)。
相对湿度:日平均≤ 95%，月平均≤ 90% 。
地震强度:≤8度。
污染程度：II
特殊情况:订货时请注明。
订购接地开关时，请注明产品型号、左或右操作、相位距离、带或不带指示设备(请指定设备型号)。
柔性连接长度需延长或不延长(标准L=240mm)。
如有特殊要求，请与绿力公司联系制定详细规格。

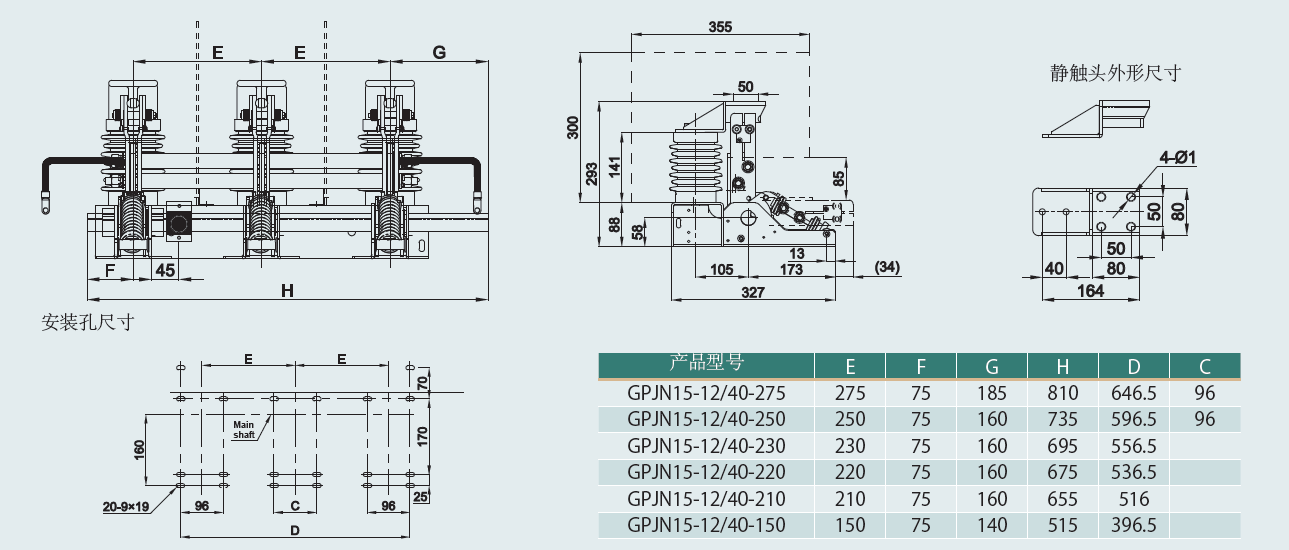

GPJN15-12/40接地开关外形及安装尺寸

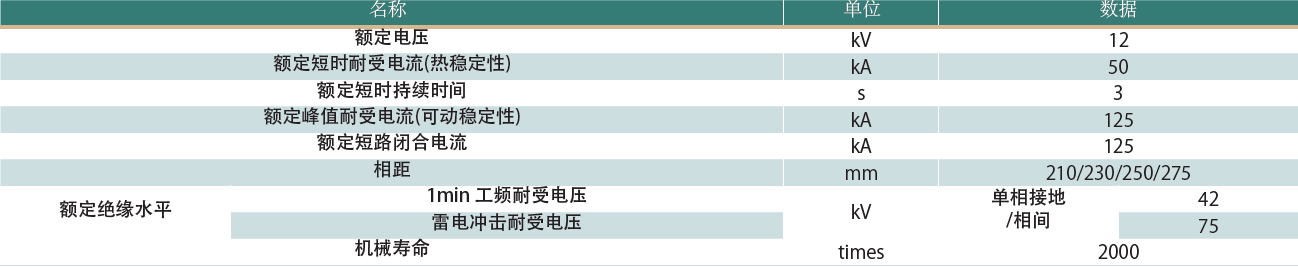

GPJN15-12/50户内高压交流接地开
概述
GPJN15-12/50型户内高压接地开关装配型产品，其性能符合GB1985-200《高压交流隔离器和接地开关》以及标准IEC62271-102:2002的要求。产品适用于3- 12kv三相交流、50(60)Hz、容量大、分断性能高的电力系统;具有闭合短路能力，保护电气设备不受损坏，适用于高压开关柜检修时的接地保护装置。
使用条件
周围环境温度：上限+45°C，下限-25°C。
海拔高度不超过1000m(标准)。
相对湿度:日平均≤ 95%，月平均≤ 90% 。
地震强度:≤8度。
污染程度：II
特殊情况:订货时请注明。
订购接地开关时，请注明产品型号、左或右操作、相位距离、带或不带指示设备(请指定设备型号)。
柔性连接长度需延长或不延长(标准L=240mm)。
如有特殊要求，请与绿力公司联系制定详细规格。

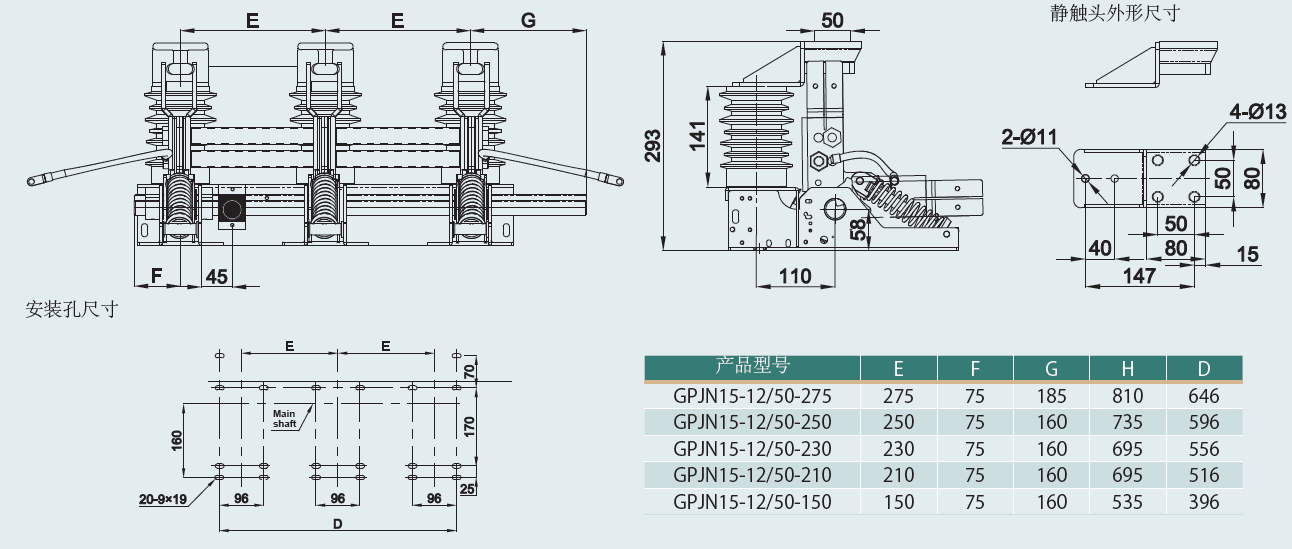

外形及安装尺寸
